1.Main parameters :

Type	Protection class	Medium pressure	Medium temperature (℃)	Net weight	Switch difference (mm)	Tuning method	Installation type	Power and contact capacity and working life
CX-FLM-UQK-01	dIIBT4	1.0 MPa	Normal:≤100℃ High-tem:≤350℃	1.5～2.0Kg	≤8	Not adjustable	Horizontal	AC:220V/1.5A、110V/2.5A DC:24V/2.5A、240V/0.5A Working life:5×100^2
CX-FLM-UQK-02	dIIBT4	1.0 MPa			25～550	Class adjustable	Horizontal
CX-FLM-UQK-03	dIIBT4	1.0 MPa			8～1000	No-class adjustable	Vertical

2. Structure principle

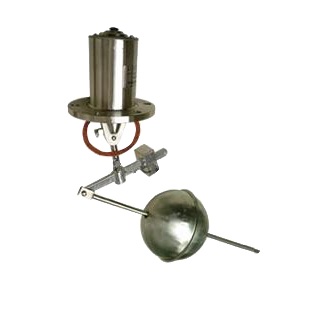

Float level controller is consist of float assembly, range switch block and housing. A pair of magnetic steel installs at float end and range switch block separately.
When the float change up and down with the change of level in the limit of movement, the magnetic steel will move up and down accordingly. Push the magnetic steel of range switch block move via non-magnetic housing. To make the output contact connects of off. Control backward signal device send out light or sound signal. When level go up and down, only when it within up and low limit of movement, output contact can connect or off, and there are no signal send out.

The float of controller and flange is made of SS304, common junction box is SS304, for explosion proof type, the junction box is aluminium. The float assembly of controller and range switch block are isolated, to avoid leakage and other defect.
