| ● 读数精度：0.5% | ● 流量范围：0.04ml~120L/min |
| ● 量程比：100:1(高粘度介质) | |
| ● 壳体材质：AL/316L | ● 齿轮材质：316L |
| ●工作温度：-40-100℃(高温定制) | ● 耐压：32bar（高压定制） |
| ● 信号：方波脉冲/模拟量信号 | ● 配件：过滤器、数显仪器（选配分体或一体显示） |
| ● 适用介质：液压油、聚氨酯、润滑油、润滑脂、黄油 、高粘度胶水、蜂蜜等高粘度流体。 | |
| ●应用行业：大学与研究所实验、测试台、物料配比、定量灌装、液压系统、润滑系统、点胶系统、工业自动化系统等。 | |
服务承诺： 一年保质 产品终身服务 7X24小时服务 服务随叫随到
销售热线：182-2103-2874
没有找到合适产品,您可以点击在线咨询，技术为您推荐合适型号。
G系列微小流量计是容积式流量计，腔体内有一对互相啮合的圆齿轮作为转子，两个齿轮与腔体分别构成一个固定的体积， 称为标准容积。齿轮流量就是通过计算一定时间内来流通过标准容积的个数来计量，本产品用于精密的连续或间断的测量 管道中液体的流量或瞬间流量，适合于液压油、聚氨酯、润滑油、润滑脂、黄油 、高粘度胶水、蜂蜜等高粘度流体的流量测量。

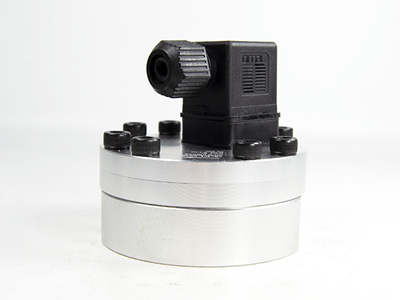

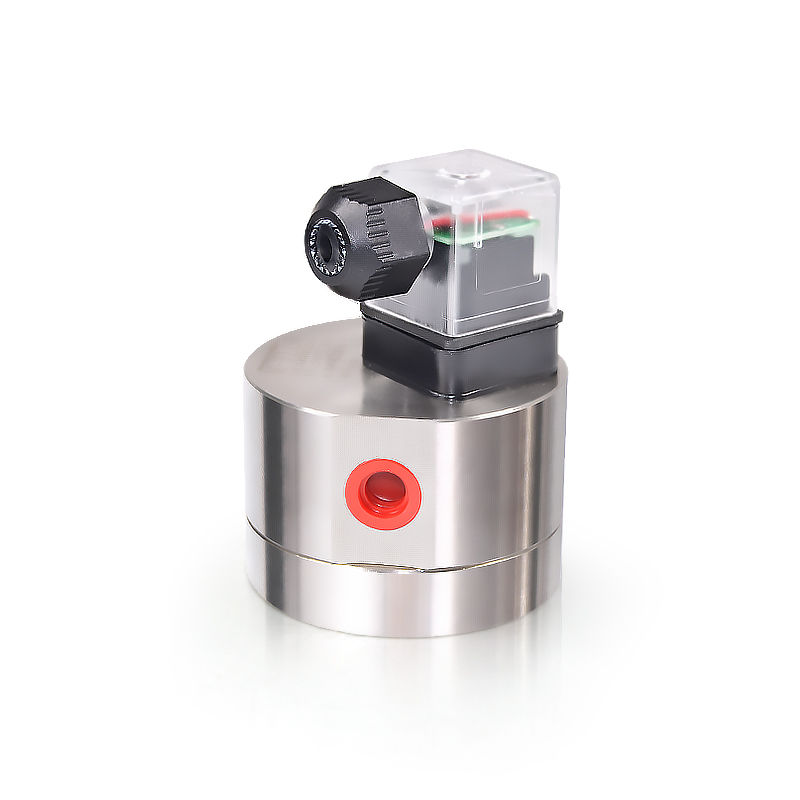

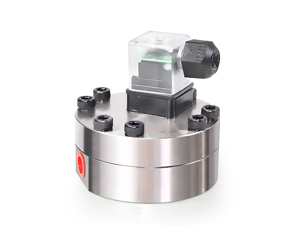

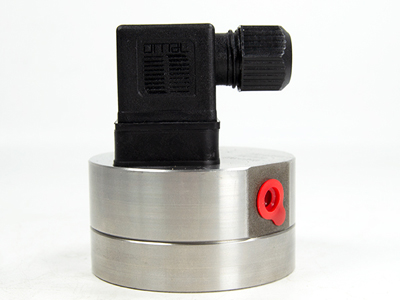

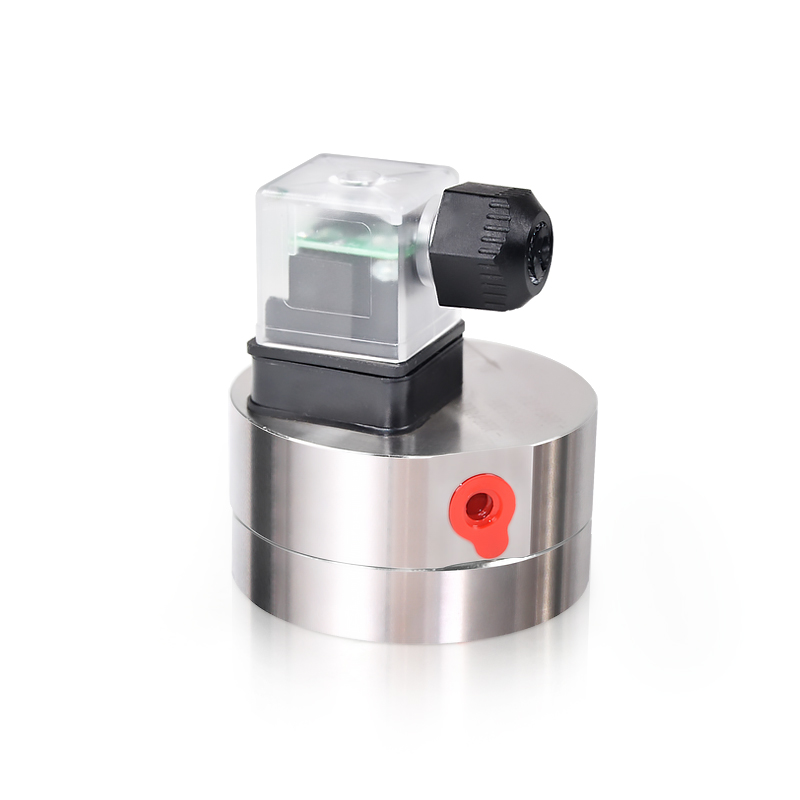

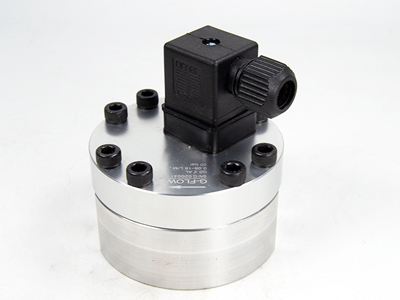

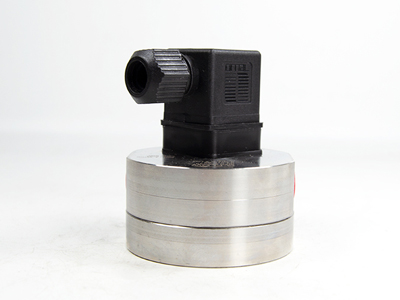

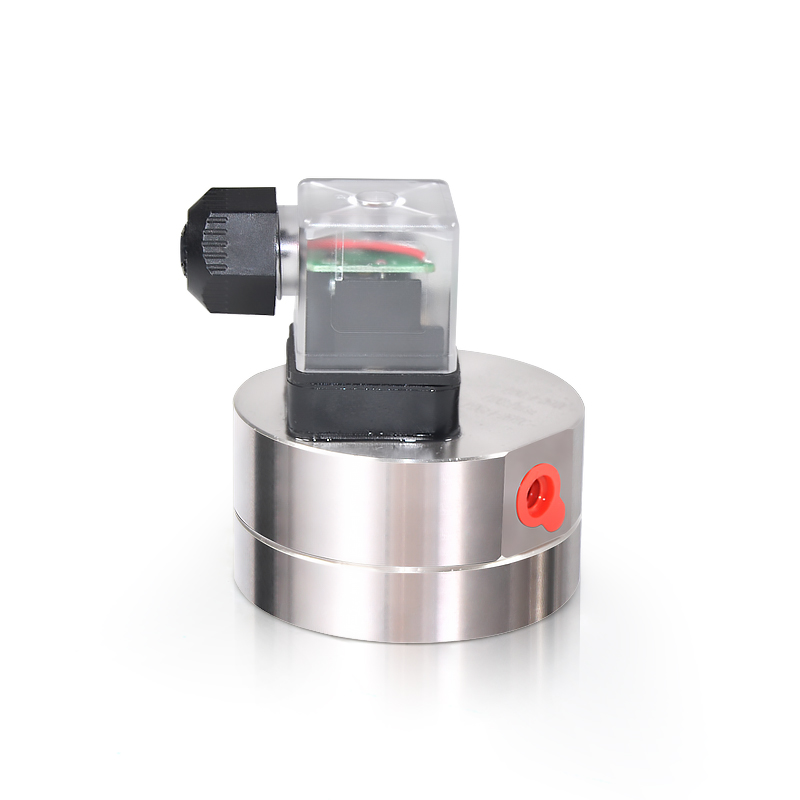

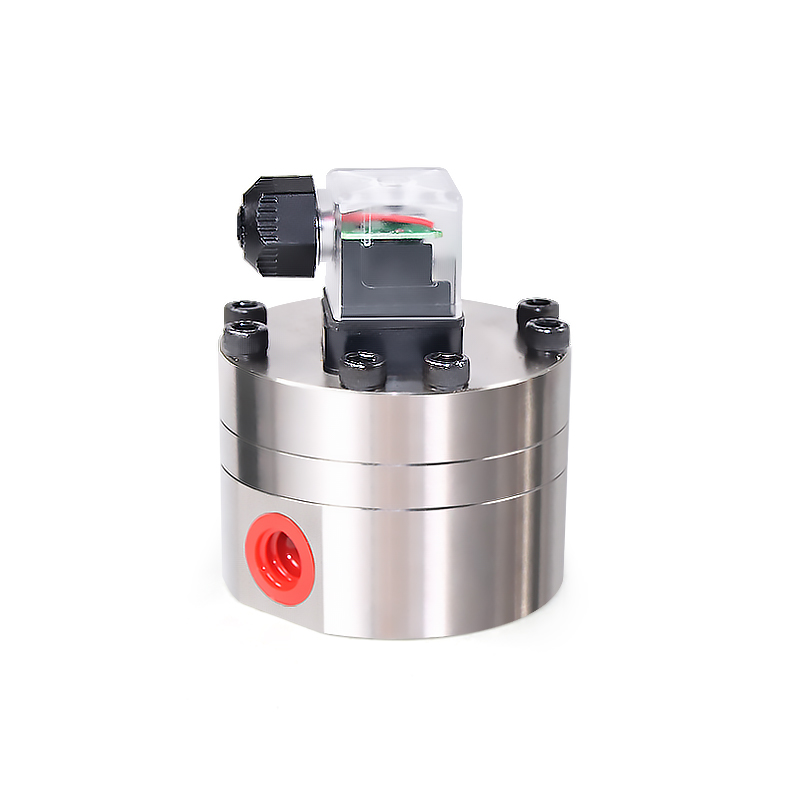

产品实拍图
高精度、重复性好，信号稳定。
有通用型、高压型、食品型等多种。
适用于高粘度流体测量。
可用于微量短时间定量添加。
体积小、重量轻、运行时振动噪声小。
| 型号 | 流量范围 | 连接尺寸 | 壳体材质 | 齿轮材质 | K系数(ml/p) |
| CX-G0.015 | 0.004~0.5L/min | G1/8 | 316LSS/AL | 316LSS | 0.013 |
| CX-G0.025 | 0.004~2L/min | G1/8 | 316LSS/AL | 316LSS | 0.033 |
| CX-G0.04 | 0.01~4L/min | G1/4 | 316LSS/AL | 316LSS | 0.062 |
| CX-G0.1 | 0.02~8L/min | G1/4 | 316LSS/AL | 316LSS | 0.155 |
| CX-G0.2 | 0.08~16L/min | G3/8、G1/2 | 316LSS/AL | 316LSS | 0.29 |
| CX-G0.4 | 0.1~40L/min | G1/2、G3/4 | 316LSS/AL | 316LSS | 0.6 |
| CX-G1.0 | 0.2~80L/min | G1/2、G3/4 | 316LSS/AL | 316LSS | 1.0 |
| CX-G2.0 | 0.5~120L/min | G1、G3/4 | 316LSS/AL | 316LSS | 2.0 |

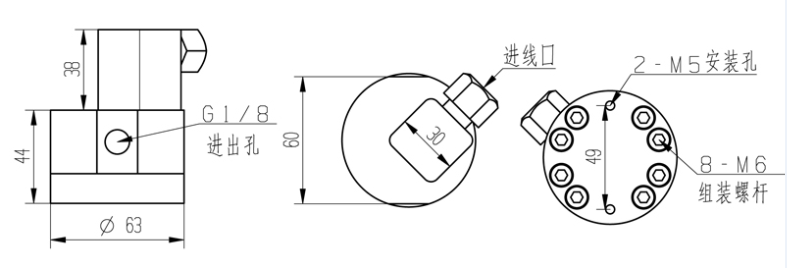

| 型号 | G0.015 | G0.025 | G0.04 | G0.1 | G0.2 | G0.4 | G1.0 | G2.0 |
| 宽度（mm） | 34 | 34 | 44 | 36 | 56 | 66 | 57 | 75 |
| 高度（mm） | 69 | 66 | 82 | 71 | 91 | 101 | 91 | 110 |
| 外边宽度 | φ64 | φ64 | φ64 | φ79 | φ79 | φ79 | φ99 | φ99 |
| 固定螺纹孔 | 2-M5 | 2-M5 | 2-M5 | 2-M6 | 2-M6 | 2-M6 | 2-M6 | 2-M6 |
| 过滤器长度（mm） | 136 | 136 | 136 | 151 | / | / | / | / |
A、管道清洁要求：安装前应彻底清洗管道，并在流量计前安装过滤器，以防止杂物进入，安装过程中，请务避免污物杂质进入流量进端口。
B、安装方向要求：应注意必须把流量计的轴安成水平位置，即盖子与水平面垂直对于微小流量计安装方式为下进上出。
C、液体流向要求：流量计壳体上箭头的指向应与安装管道的液体一致。
D、旁路：连续流动的管道，安装流量计的水平管道应装有旁路阀，以便及时清洗检修。
E、特殊液体安装要求：（易结晶或固化的液体）建议流量计前后管道足够长，采取相应措施比避免流量计所在管道液体冻结。
