在现代工业与实验室环境中，随着设备小型化和流程精密化的发展，微小流量（通常指<10 L/h）的精确测量成为一大技术挑战。传统流量计在此量程下往往出现“测不准”、“无信号”甚至“装不下”的窘境。上海瓷熙推出的M系列及G系列微小齿轮流量计，正是为解决这一痛点而设计。
一、 工作原理：容积式计量的精髓

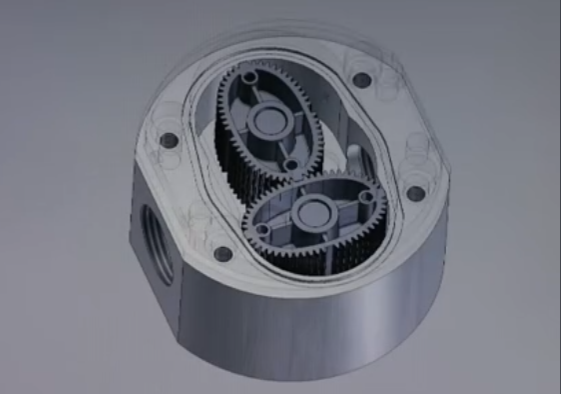

微小齿轮流量计基于正位移原理工作。如图1所示，流量计的计量腔内设有一对精密啮合的齿轮（通常为椭圆齿轮或直齿圆齿轮）。
当流体通过流量计时，进出口端的压力差驱动齿轮旋转。每转一圈，齿轮与腔体之间形成的“月牙形”或固定容积空间被充满并排出。传感器检测齿轮的转速，由于每个标准容积是固定的，通过计算单位时间内的旋转次数，即可精确推算出流经管道的体积流量。
图1
二、 核心特点：为“微”而生的技术突破
微流量，高精度
针对微量测量常见的“大秤称芝麻”难题，瓷熙微小齿轮流量计通过优化齿轮模数和轴承设计，显著降低了启动流量。例如，CX-M2.1型号最低可测3 ml/min的流量，而G系列最小可覆盖0.04 ml/min的极低流量范围。在有效测量范围内，其重复性测量精度可稳定在±0.5%以内，为实验室分析、精密配比提供了可靠的数据支撑。
不惧高粘，适应性强
与依赖速度测量的涡轮流量计不同，容积式齿轮流量计的计量精度受介质粘度变化影响较小。流体本身对齿轮起到润滑作用，粘度越高，内泄漏量越小，计量效率反而越高。这使得它成为测量液压油、润滑油、树脂、胶水、蜂蜜等高粘度介质的理想选择。
结构紧凑，安装灵活
产品采用一体化集成设计，体积小巧。以某款微小型为例，整体尺寸仅如成人巴掌大小，重量不足500克，可轻松集成于空间受限的设备中，如便携式仪器、小型反应釜旁路等。壳体提供铝合金（AL）和316L不锈钢（316LSS）两种标准材质，齿轮亦可选配PPS工程塑料或316L不锈钢，以应对不同介质的化学兼容性需求。
三、 选型与安装：工程师的实用指南
为确保流量计长期稳定运行，选型与安装至关重要：
量程匹配：确保常用流量点落在流量计额定范围的30%~70%之间，避免长期在最小或最大极限下工作。
介质兼容性：根据介质的化学特性选择合适的壳体与齿轮材质。对于强腐蚀性介质，应优先选用316L不锈钢材质。
管路清洁：由于齿轮间隙精密，安装前务必彻底清洗管路，并在流量计上游安装过滤器（建议200目或更高），以防止微小杂质进入导致卡死。
安装方向：为保证最佳润滑和测量效果，建议采用“下进上出”的安装方式，并确保齿轮轴处于水平位置。
结语：微小齿轮流量计以其独特的容积式原理，攻克了低流量、高粘度流体测量的技术壁垒。上海瓷熙致力于提供性能稳定、数据可靠的精密测量产品，助力各行业用户在微量流体控制领域实现更高水平的精准与高效。
