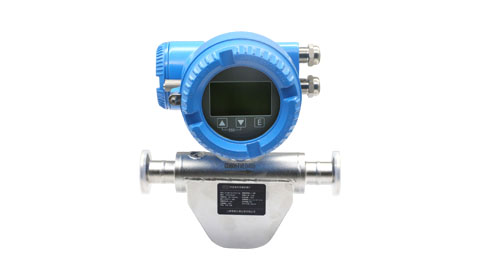

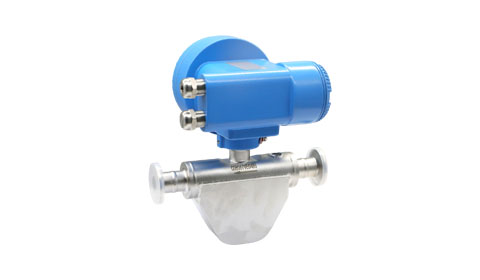

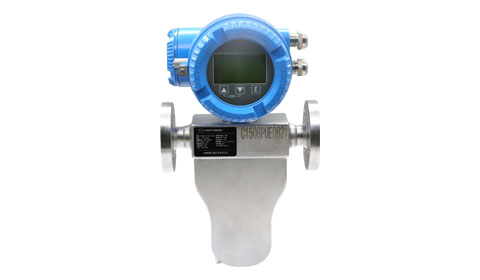

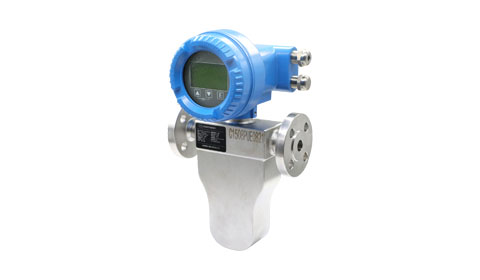

微型科里奥利质量流量计，专为微小流量、高压气体/液体设计。精度高达0.1%，最高耐压90MPa，口径DN01-DN15，适用于氢能、CNG、化工配料、电解液注射等场景。
液体精度±0.1%，气体精度±0.25%，最低0.2kg/min精准计量
最高工作压力90MPa，专为氢气加注、CNG高压场景设计
不受密度/温度/压力影响，同时输出质量流量、密度、温度
复合金属材质，无活动部件，免维护长寿命，管路光滑无压损
微型科里奥利质量流量计（DN1~DN15）是专为小流量、高压工况研发的直接式质量流量仪表。传感器采用双U型振管结构，根据科里奥利原理，流体经过时产生与质量流量成正比的相位差，变送器通过高精度DSP解算，直接获得质量流量、介质密度及温度。测量结果不受流体黏度、密度、压力分布的影响，尤其适用于氢气、CNG、LNG、化工添加剂等苛刻介质。
量程比宽达100:1，最低可测0.2kg/min流量，满足实验室、精细化工及氢能加注的极低流量测控。
CMASS003最高耐压90MPa，通过1.5倍压力测试，保障高压氢气、天然气加注机安全可靠。
同时输出质量流量、体积流量、密度、温度及浓度（推算），减少现场仪表数量，降低集成成本。
无可动部件，无密封泄漏点，测量管内壁光滑，无附加压损，适应长期连续工作。
科里奥利质量流量计利用流体在振动管中流动时产生的科氏力效应。当测量管以固有频率振动时，管内流动的介质会产生与质量流量成正比的科氏力，使振动管发生扭转，通过检测进出口两侧的相位差即可精确计算质量流量。同时，振动管的谐振频率与介质密度相关，从而同步获得密度参数。CMASS系列采用DSP+ARM双核变送器，信号处理快速稳定，抗干扰能力强。
| 公称通径(DN) | 流量范围(kg/min) | 最大工作压力(MPa) | 零点稳定性(kg/min) | 介质温度 |
|---|---|---|---|---|
| DN01 | 0.2 ~ 0.2 (Max 0.44) | ≤45 | 0.0002 | -50℃ ~ +150℃ |
| DN02 | 1.6 ~ 1.6 | ≤20 | 0.0005 | |
| DN03 | 3 ~ 3 (Max 6.61) | ≤90 | 0.001 | |
| DN04 | 5 ~ 5 | ≤35 | 0.001 | |
| DN08 | 20 ~ 20 | ≤30 | 0.002 | |
| DN15 | 60 ~ 60 | ≤45 | 0.006 |
注： 流量范围表示常规校准范围，最大流量可扩展至上限值；零点稳定性指标适用于最佳精度工况，超高精度需求请咨询工程师。过程连接可选NPT内螺纹、卡套、UNF内螺纹等。
| 精度等级 | 测量误差（液体） | 重复性 | 气体精度 |
|---|---|---|---|
| 0.1级 | ±0.1% ± (零点稳定性/测量值)% | 0.05% | ±0.25% |
| 0.15级 | ±0.15% ± (零点稳定性/测量值)% | 0.075% | ±0.35% |
| 0.2级 | ±0.2% ± (零点稳定性/测量值)% | 0.1% | ±0.5% |
| 口径 | DN01~15 |
|---|---|
| 最大压力 | ≤90MPa |
| 精度等级 | ±0.1~0.25% |
| 气体精度 | ±0.25% ~ ±0.5% |
| 精度(液体) | ±0.1% ~ ±0.5% (依据型号及量程) |
| 流量范围 | 0.2 ~ 60 kg/min |
| 重复性 | 0.075% ~ 0.25% |
| 密度测量范围 | 0.3 ~ 3.000 g/cm³ |
| 温度测量 | -50℃ ~ +150℃ (可扩展低温/高温选项) |
| 防爆标志 | Ex d ib IIC T6 Gb / Ex tb ia IIIC T80℃ Db |
| 防护等级 | IP66 / IP67 |
| 供电电源 | 24VDC 或 220VAC/24VDC自适应 |
| 输出信号 | 两路可组态(脉冲/4-20mA/RS485 Modbus) |
| 接液材质 | 测量管316L、外壳304，可选哈氏合金/特殊防腐 |
| 过程连接 | NPT内螺纹、卡套、UNF、高压面密封等 |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
高压氢气加氢机、压缩天然气计量，耐压达90MPa，满足70MPa加氢站规范。
精确控制电解液注液量，提高电池一致性，耐腐蚀设计适用于有机溶剂。
催化剂、添加剂、助剂的微小流量精准投加，确保反应配比。
燃料电池测试台、催化剂评价装置、高压反应釜进料计量。
符合卫生设计，微量药液精确计量，符合GMP规范。
高压氧气、氩气、氢气等工业气体质量流量监控。
