基于科里奥利效应原理，直接测量流体质量流量，适用于多种工况和介质。
无需温度压力补偿，直接测量质量流量，准确度0.1%~0.5%
同时输出密度、温度，可计算浓度，密度精度±0.002g/cm³
量程比10:1~20:1，适应高粘度、浆液、悬浮物、中高压气体
微弯设计，对上下游直管段无要求，抗振性强，二次耐压保护

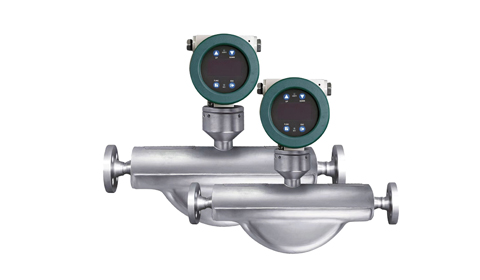

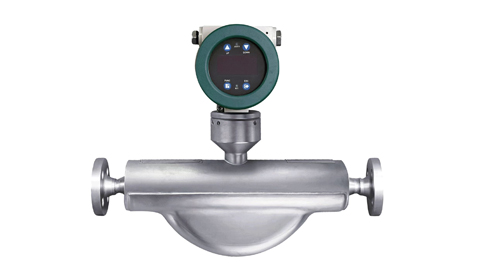

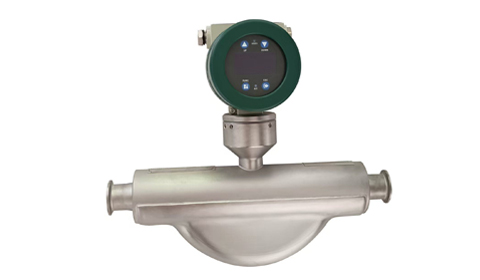

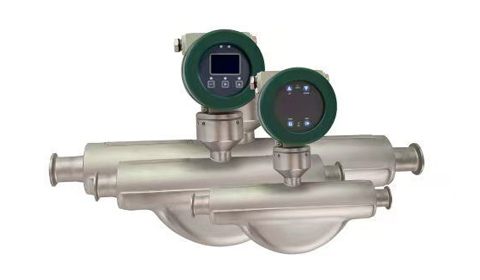

CX-CMF-C微弯质量流量计是我公司根据科里奥利力原理开发的新型流量测量仪表，可直接测量封闭管道内流体的质量流量和介质密度。流量计由微弯传感器和FT系列转换器两部分组成，具有测量精度高、量程比宽、运行可靠等特点，已在石油、化工、食品、医药等行业得到广泛应用。
无需温度压力补偿，直接测量质量流量，精度可达0.1%
同时获得质量流量、密度、温度，可计算溶质浓度
适用于高粘度流体、浆液、悬浮物、中高压气体、超低温及高温介质
对前后直管段无要求，外壳具有二次耐压功能，易清洗无残留
当一个质点在与旋转中心做相对运动时，会产生科里奥利力。传感器通过驱动测量管以其谐振频率振动，当流体流过振动管时，产生的科氏力使测量管产生扭曲，两侧的相位差与质量流量成正比。同时测量管的振动频率与流体密度相关，内置温度传感器实现温度补偿与过程温度输出。
质量流量计主要由以下部分组成：
微弯测量管 (316L不锈钢)
驱动装置 (电磁激励)
位置检测器 (拾振线圈)
温度传感器 (Pt1000)
转换器 (FT系列，带4-20mA/RS485/HART输出)
正确的安装是确保流量计准确运行和长期稳定工作的关键。
环境温度：-40℃~60℃；湿度：20%~80%。避免强烈振动和腐蚀性气体。
传感器两端应用支架固定，主干部分也可固定，固定支架应安装在稳定无振动的界面。
推荐垂直安装，流动方向向上；液体测量时仪表应位于管路最低点，避免气体聚集。
传感器与转换器间引线单独走线，远离动力设备，接地电阻小于1Ω。
定期维护可延长设备使用寿命，确保测量精度。
| 维护项目 | 维护周期 | 操作说明 |
|---|---|---|
| 零点校准 | 初次安装或管道应力变化后 | 确保满管且流体静止，进行零点校准 |
| 清洗测量管 | 介质易粘附时定期 | 采用CIP清洗，避免硬物疏通 |
| 检查密封性 | 6个月 | 检查接线盒、格兰头是否密封 |
| 传感器外观检查 | 12个月 | 检查外壳有无腐蚀、损伤 |
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 零点漂移大 | 不满管、管道振动、安装应力 | 排空或满管，加支撑，重新校准零点 |
| 瞬时流量不正常 | 超过量程、强烈振动、零点异常 | 减小流量或重新设置量程，检查零点 |
| 密度显示不稳定 | 介质有气泡、频率异常 | 排除气泡，检查频率值（正常＞200Hz） |
| 仪表无显示 | 电源故障、接线错误 | 检查电源电压和接线端子 |
根据通径和流量范围的不同，微弯质量流量计分为以下六种标准型号，用户可根据实际需求选择合适的口径和精度等级。
| 型号 | 通径 (mm) | 流量范围 (kg/h) | 零点稳定性 (kg/h) | 精度等级可选 |
|---|---|---|---|---|
| CX-CMF-C-008 | 8 | 0~1500 | 0.075 | 0.1/0.15/0.2 |
| CX-CMF-C-015 | 15 | 0~4500 | 0.23 | 0.1/0.15/0.2 |
| CX-CMF-C-025 | 25 | 0~15000 | 0.75 | 0.1/0.15/0.2 |
| CX-CMF-C-040 | 40 | 0~30000 | 1.5 | 0.1/0.15/0.2 |
| CX-CMF-C-050 | 50 | 0~60000 | 3 | 0.1/0.15/0.2 |
| CX-CMF-C-080 | 80 | 0~150000 | 7.5 | 0.1/0.15/0.2 |
注意：以上为标准型号，特殊规格（高温型-200~300℃、高压型>4MPa、卫生型卡箍连接等）可定制，具体需联系厂家。
选择合适的流量计时，请考虑以下因素：
| 应用场景 | 推荐型号 | 理由 |
|---|---|---|
| 实验室小流量/精细化工 | CX-CMF-C-008 / 015 | 量程小，精度高，适合微量液体或气体测量 |
| 石油化工/食品医药 | CX-CMF-C-025 / 040 | 中等流量，适应高粘度、浆液等复杂介质 |
| 能源/大宗液体计量 | CX-CMF-C-050 / 080 | 大流量，适用于装车/卸车、过程控制 |
温馨提示：如果您不确定如何选择合适的型号，我们的技术团队可以提供免费的选型咨询服务。请提供您的应用场景、介质特性、流量范围、压力要求和精度要求等信息。
| 测量参数 | 质量流量、密度、温度 |
|---|---|
| 质量流量精度 (液体) | 0.1% / 0.15% / 0.2% (±零点稳定性/测量值) |
| 重复性 | 1/2 测量误差 |
| 1/2 测量误差 | 0.3~3.000 g/cm³ / ±0.002 g/cm³ |
| 温度测量范围/精度 | -50~200℃ / ±1℃ (可扩展-200~300℃) |
| 最大工作压力 | 4.0 MPa (标准，更高可定制) |
| 介质温度范围 | -50℃ ~ 200℃ (特殊订货-200℃~300℃) |
| 环境温度范围 | -40℃ ~ 60℃ |
| 接液材质 | 测量管 316L / 外壳 304 |
| 输出信号 | 4-20mA, 脉冲, RS485 (Modbus RTU), HART (可选) |
| 电源 | 22~245V AC/DC 通用, 功耗 ≤15W |
| 防爆标志 | Exdbi a II C T6 Gb |
| 防护等级 | IP67 (转换器) |
| 过程连接 | 法兰、卡箍(卫生型)、螺纹等 (标准或定制) |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
CX-CMF-C微弯质量流量计广泛应用于各种需要高精度质量流量测量的领域，尤其适合复杂介质和极端工况。
用于原油、重油、沥青、化工原料及产品的装车/卸车计量，反应釜进料精确控制，高压气体(CNG)测量
适用于高粘度流体如果糖、蜂蜜、添加剂，以及医药中间体的精确计量，满足卫生级要求
可测量水泥浆、石灰浆等悬浮物，液氮/液氧等超低温介质，以及高温油(200~300℃)的流量
液化天然气(LNG)加注，二氧化碳驱油，烟气脱硫浆液测量
高校和研究所的精密流体实验，需要高精度质量流量数据的场合
污泥、絮凝剂等粘性流体的在线计量
