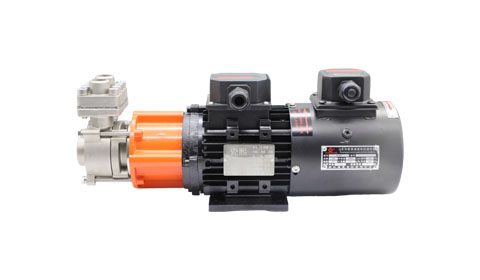

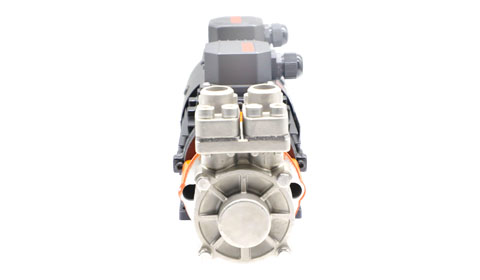

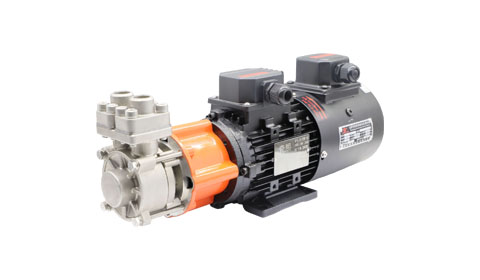

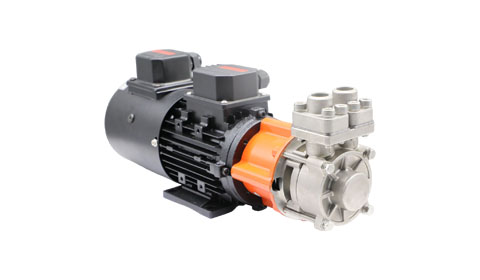

高低温磁力泵

产品特点

超宽温域

适用介质温度-196℃~+400℃，环境温度-50℃~+70℃，极寒高温从容应对

完全无泄漏

磁力静密封结构，彻底杜绝跑冒滴漏，保障人员与设备安全

高扬程快流速

最高扬程60米，最大流量90L/min，满足循环系统高要求

耐磨耐高温

碳化硅自润滑轴套+高温磁钢，长期运行不退磁，磁涡流损失小

产品概述高低温磁力泵（CX-PDM系列）是一种采用磁力静密封原理的离心泵，通过外磁体带动内磁转子，实现动力无接触传递，彻底消除传统机械密封的泄漏风险。泵体及叶轮采用精密铸造不锈钢，...

泵体材质 304/316

温度范围 -196℃~+400℃

扬程 15~60 m

流量 15~90 L/min

密封形式磁力静密封

在线客服咨询咨询技术人员

产品描述

型号规格

技术参数

应用领域

产品概述

高低温磁力泵（CX-PDM系列）是一种采用磁力静密封原理的离心泵，通过外磁体带动内磁转子，实现动力无接触传递，彻底消除传统机械密封的泄漏风险。泵体及叶轮采用精密铸造不锈钢，自润滑碳化硅轴承/轴套，配以耐高温永磁体，可在-196℃极低温至+400℃高温的宽温域内稳定输送导热油、乙二醇、氟化液、碳氢溶液、液氮等不含颗粒及纤维的清洁液体。泵外观精美、振动小、噪音低，寿命长。

核心优势

磁力驱动无泄漏

动密封转化为静密封，适应易燃、易爆、有毒、贵重介质的输送，安全环保。

宽温域设计

特殊高温磁钢+低温材料处理，-196℃液氮环境不脆裂，400℃高温不退磁。

精密水力模型

优化的叶轮与泵体流道，效率高，同样功率下扬程提升15%。

易维护结构

束环及分体式设计，拆卸方便，内部零件可快速更换，降低维护成本。

CX-PDM系列高低温磁力泵规格表

以下为标准型号参数，可根据需求定制更大流量（200L/min）、更高压力（40bar）及防爆/变频配置。

型号	泵头材质	口径(DN)	流量(L/min)	扬程(m)	功率(kW)	电源	电机类型	介质温度
CX-PDM-18S	不锈钢	15	15	15	0.18	220V	变频2级	-196~+400℃
CX-PDM-25S-V	不锈钢	15	15	22	0.25	380V	变频2级	-196~+400℃
CX-PDM-37S-V	不锈钢	15	25	28	0.37	380V	变频2级	-196~+400℃
CX-PDM-50V	不锈钢	15	35	32	0.55	380V	变频/定频	-196~+400℃
CX-PDM-75S	不锈钢	20	50	40	0.75	380V	变频2级	-120~+350℃
CX-PDM-170	不锈钢	25	90	50	2.2	380V	变频2级	-120~+350℃

※ 以上为316L不锈钢标准配置，如需哈氏合金、钛材或PEEK隔离套，请咨询定制。
※ 变频电机可实现0~100%转速调节，防爆等级ExdIIBT4可选。

结构与材质

部件	材质	特性
泵体+泵盖	不锈钢304/316	精密铸造，致密性高，水力性能优越
束环	不锈钢	耐温高，热胀冷缩形变量小，性能稳定
叶轮	铜合金 / 不锈钢	表面特殊处理，耐磨，水利效率高
轴芯	不锈钢	高精度，耐磨性好
轴承/轴套	碳化硅	自润滑，耐高温，耐磨损
内/外磁转子	不锈钢+高温磁钢	耐高温，磁稳定性高，动平衡精度高
隔离套	不锈钢/哈氏合金	强度高，磁涡流损失小

安装与使用

环境要求：环境温度≤50℃，海拔≤5000m，通风良好。
管路连接：进口前必须安装过滤器（≤0.5mm），防止颗粒进入损坏轴套。
电气连接：电机必须可靠接地，电源电压波动≤±5%，推荐配置热过载保护。
启动准备：首次使用需灌满介质并手动盘车，排尽空气后方可通电。
维护周期：每运行2000小时检查轴套磨损情况，每6个月更换过滤器。

主要技术参数

泵体材质	304/316
温度范围	-196℃~+400℃
扬程	15~60 m
流量	15~90 L/min
密封形式	磁力静密封
轴套材质	碳化硅
防护等级	IP55
绝缘等级	F级
噪音	≤72 dB(A) @1m
电机能效	二级（IE3），可选变频/防爆/隔爆

注：以上参数为标准配置，可根据客户需求定制特殊规格产品。

典型应用场景

新能源电池测试

电池包高低温循环、充放电测试中的乙二醇/氟化液循环加热冷却

化工反应釜温控

夹套导热油循环，精准控制反应温度，无泄漏保障安全

半导体蚀刻&清洗

高温酸液、低温超纯水循环，磁力密封避免污染

生物制药冷热一体机

提供-40℃~200℃范围内的卫生级介质循环

液氮/液氧输送

超低温加注、冷阱循环，专用低温磁力泵结构

实验室高低温试验箱

配套恒温槽、冲击试验箱，振动小、寿命长
