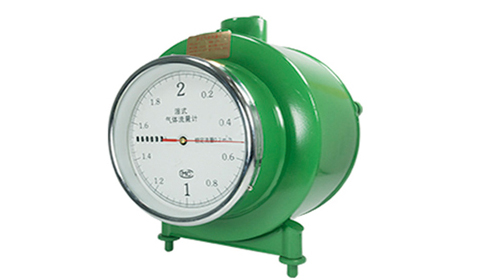

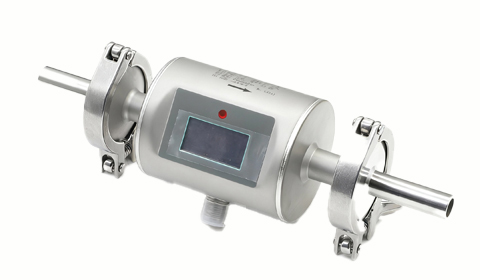

包括湿式气体流量计、电磁流量计、椭圆齿轮流量计等多种类型的流量测量设备。
基本误差限±0.5%，测量准确可靠
结构坚固，使用寿命长，运行稳定
多种型号可选，覆盖不同流量范围需求
适用于0.6-200mPa·s粘度范围的液体

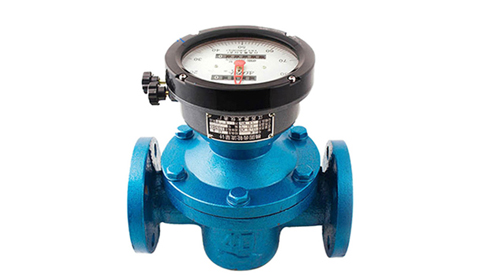

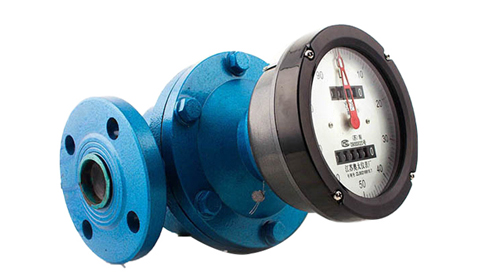

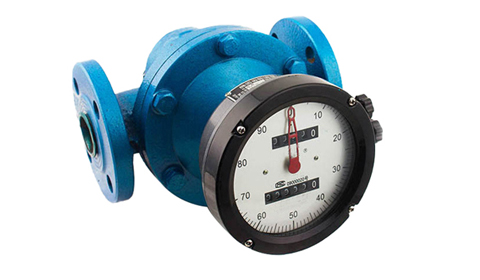

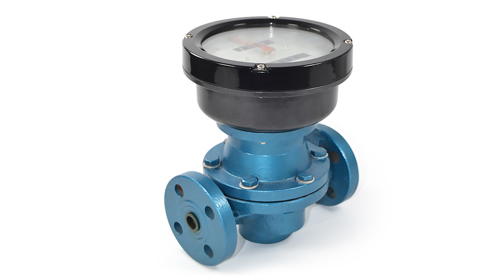

椭圆齿轮流量计是容积式流量计中的主要类型，用于计量在一定压力下封闭管道中满管流的流体流量。该流量计具有精确度高、可靠性好、寿命长、量程范围大、压力损失小、粘度适应强等优点，测量基本上不受温度、压力变化的影响，且安装方便。
基本误差限±0.5%，确保流量测量准确可靠
结构坚固，使用寿命长，运行稳定可靠
多种型号可选，覆盖0.04-120m?/h流量范围
适用于0.6-200mPa·s粘度范围的液体测量
测量基本不受温度、压力变化的影响
结构设计合理，安装维护简便
椭圆齿轮流量计是基于容积式测量原理工作的。流量计内部装有一对特殊齿形的椭圆齿轮，在流体压力的作用下交替相互驱动旋转。齿轮每旋转一周，就会排出一定体积的流体，通过计量齿轮的旋转次数，即可精确计算出流过的流体总量。
主要用于测量石油制品的累积流量，也可用于其他化工溶液（腐蚀性介质除外）的计量。该流量计系直读累积式流体流量计，由装有一对椭圆齿轮转子的计量室、密封联轴器（小口径流量计采用灵敏度高的磁性联轴器）和计数机构组成。
正确的安装是确保流量计准确测量和长期稳定运行的关键。请遵循以下安装指导：
应安装在便于读数、维护和检修的位置，避免强烈振动和电磁干扰。
安装前应彻底清洗管道，去除焊渣、铁锈等杂质，建议在流量计前安装过滤器。
应注意必须水平安装，即表盘与地面垂直，确保椭圆齿轮正常运转。
流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
DTO系列提供多种型号，覆盖从10mm到150mm的公称通径，满足不同流量范围的测量需求。以下是详细的型号规格表：
| 型号 | 公称通径(mm) | 石油产品流量范围(m³/h) | 化学液体流量范围(m³/h) |
|---|---|---|---|
| DTO-10 | 10 | 0.04-0.4 | 0.1-0.4 |
| DTO-15 | 15 | 0.15-1.5 | 0.3-1.5 |
| DTO-20 | 20 | 0.3-3 | 0.6-3 |
| DTO-25 | 25 | 0.6-6 | 1.2-6 |
| DTO-40 | 40 | 1.5-15 | 2.4-12 |
| DTO-50 | 50 | 2.4-24 | 3.8-19 |
| DTO-80 | 80 | 6-60 | 10-50 |
| DTO-100 | 100 | 10-100 | 16-80 |
| DTO-150 | 150 | 12-120 | 20-180 |
注：石油产品流量范围根据粘度不同有所差异（0.6-2 mPa·s、2-8 mPa·s、8-200 mPa·s），化学液体适用于0.6-200 mPa·s粘度范围。以上流量范围为标准条件下的参考值，实际使用中可能因介质粘度、温度和压力等因素有所变化。

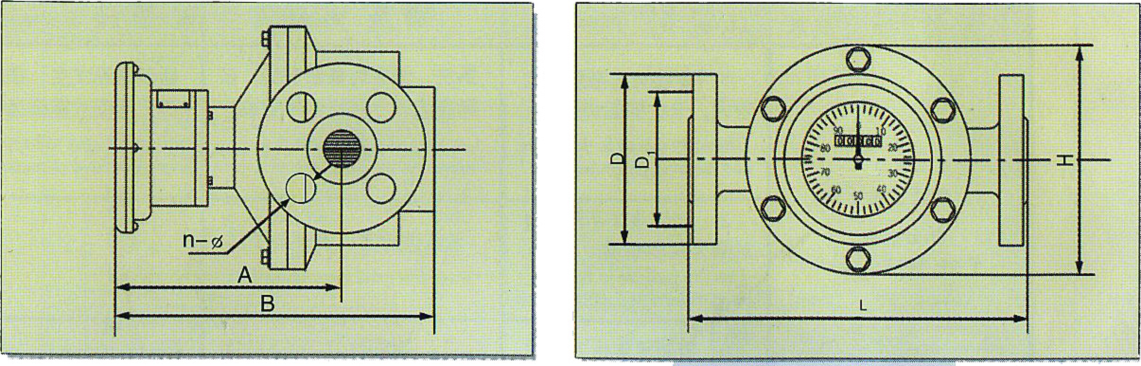

DTO系列椭圆齿轮流量计提供铸铁、不锈钢和铸钢三种材质，满足不同工况需求。
| 型号 | 公称通径 | 总长L | 总宽H | 总高B | 中心高A | 法兰D |
|---|---|---|---|---|---|---|
| DTO-15 | 15 | 180 | 124 | 205 | 158 | 95 |
| DTO-20 | 20 | 180 | 124 | 225 | 168 | 105 |
| DTO-25 | 25 | 245 | 184 | 240 | 171 | 115 |
| DTO-40 | 40 | 250 | 184 | 270 | 187 | 145 |
| DTO-50 | 50 | 340 | 255 | 305 | 210 | 160 |
| DTO-80 | 80 | 420 | 310 | 390 | 260 | 195 |
| DTO-100 | 100 | 440 | 330 | 440 | 280 | 215 |
| DTO-150 | 150 | 450 | 360 | 470 | 290 | 285 |
| 型号 | 公称通径 | 总长L | 总宽H | 总高B | 中心高A | 法兰D |
|---|---|---|---|---|---|---|
| DTO-15 | 15 | 200 | 138 | 220 | 160 | 105 |
| DTO-20 | 20 | 250 | 164 | 232 | 180 | 125 |
| DTO-25 | 25 | 300 | 202 | 252 | 185 | 135 |
| DTO-40 | 40 | 300 | 202 | 293 | 208 | 165 |
| DTO-50 | 50 | 384 | 262 | 394 | 312 | 175 |
| DTO-80 | 80 | 450 | 337 | 452 | 332 | 210 |
| DTO-100 | 100 | 555 | 442 | 478 | 370 | 250 |
| DTO-150 | 150 | 540 | 510 | 557 | 347 | 300 |
注：铸钢流量计用于高压（6.4MPa）、低腐蚀介质的计量。
选择适合的DTO系列流量计型号时，请考虑以下因素：
| 应用场景 | 推荐型号 | 理由 |
|---|---|---|
| 小型油品计量 | DTO-10, DTO-15 | 小流量范围，适合小型系统 |
| 一般工业应用 | DTO-20, DTO-25, DTO-40 | 中等流量，适用范围广 |
| 大型油品储运 | DTO-50, DTO-80 | 大流量，适合油库、加油站 |
| 化工流程计量 | DTO-100, DTO-150 | 大流量范围，适合连续生产 |
| 高压工况 | 铸钢材质系列 | 耐高压，适用于6.4MPa工况 |
温馨提示：如果您不确定如何选择合适的型号，我们的技术团队可以提供免费的选型咨询服务。请提供您的应用场景、介质特性、流量范围和精度要求等信息。
| 测量精度 | ±0.5% |
|---|---|
| 公称压力 | 1.6MPa |
| 连接方式 | 法兰连接 |
| 液体粘度 | 0.6-200 mPa·s |
| 测量原理 | 容积式测量（椭圆齿轮） |
| 主要材质 | 铸铁、不锈钢、铸钢 |
| 工作温度 | -10℃~+100℃、-30℃~+160℃ |
| 显示方式 | 机械计数器（直读累积式） |
| 防护等级 | IP65（可根据需求定制） |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
椭圆齿轮流量计广泛应用于各种工业领域，特别适合石油制品和化工溶液的流量计量。
用于原油、柴油、汽油、润滑油等石油制品的精确计量
用于各种化工溶液、溶剂、添加剂等非腐蚀性化学品的流量测量
用于油库、加油站、化工厂储罐的进出料计量和贸易结算
用于机械设备集中润滑系统的油脂流量监测和控制
用于油罐车、加油机等油品配送设备的流量计量
用于化工生产过程中的配料、混合和批量控制
我们的工程师将在24小时内联系您，提供专业的产品选型建议和技术支持
