精密齿轮式流量测量装置，适用于微小流量场合，具有高精度和重复性好的特点
标准精度±0.5%Fs，确保流量测量准确可靠
量程比最大可达1:500，适应广泛的流量测量需求
最小流量0.005L/min，最大分辨率0.015p/ml
球轴承和PEEK轴承满足更多工况需求

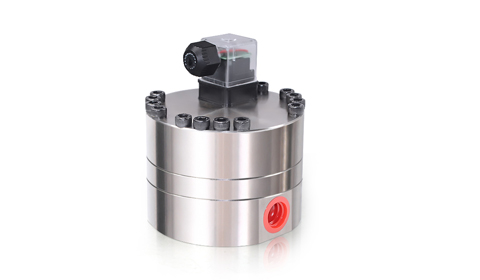

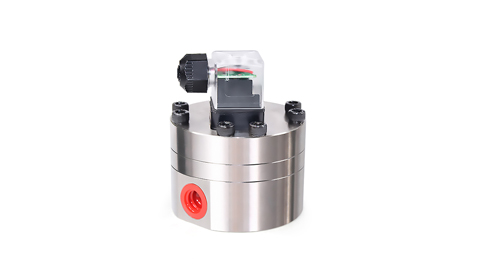

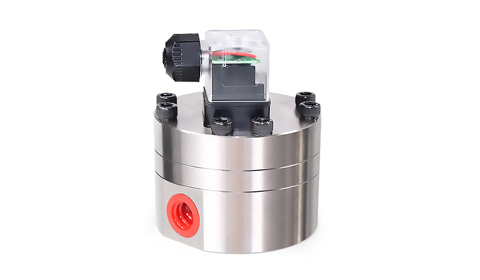

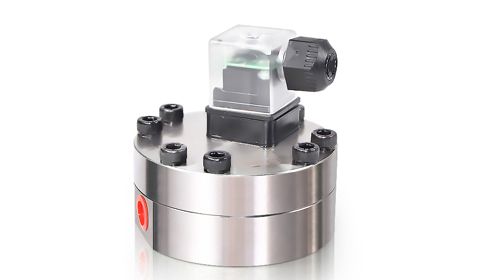

G系列圆齿轮微小流量计采用精密齿轮设计和先进传感技术，专为高精度微小液体流量测量而设计。该系列流量计具有优良的测量精度、快速的响应速度和出色的可靠性，广泛应用于机器人点胶、静电喷涂、喷油嘴试验台、液压泄露检测等领域。
标准精度±0.5%Fs，确保流量测量准确可靠
量程比最大可达1:500，适应广泛的流量测量需求
球轴承和PEEK轴承满足更多工况需求
G系列圆齿轮流量计基于正位移原理工作。当流体通过流量计时，会驱动一对精密齿轮旋转。齿轮的旋转速度与流体流量成正比，通过检测齿轮的旋转速度，可以精确计算出流体的流量。
正确的安装是确保流量计准确测量和长期稳定运行的关键。请遵循以下安装指导：
安装前应彻底清洗管道，并在流量计前安装过滤器，以防止杂物进入流量计。
应注意必须把流量计的轴安装成水平位置，即盖子与水平面垂直。对于超微小流量的计量，最佳安装是下进上出。
流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
连续流动的管道，安装流量计的水平管道应装有旁路阀，以便定时清洗、检修。
以下是G系列圆齿轮流量计常见故障及解决方法：
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 齿轮不转动 | 齿轮被异物卡住 | 需清理齿轮和腔体，并清洗或更换过滤器 |
| 小流量误差偏大 | 流量计的安装方向错误或有杂质阻挡齿轮 | 调整安装方向为下进上出，或清洗齿轮 |
| 流量误差偏大 | 实际使用的流量范围低于或远大于流量计量程 | 选择流量范围合适的流量计型号 |
| 无信号 | 齿轮卡住或电路接错或电路损坏 | 清洗齿轮和腔体，或重新正确连接电路，或更换电路 |
G系列提供多种型号，覆盖从10 ml/min到95400 ml/min的流量范围，满足不同应用需求。以下是详细的型号规格表：
| 型号 | 脉冲系数 | 频率范围 | 流量范围 (ml/min) | 连接尺寸 | 壳体材质 |
|---|---|---|---|---|---|
| CX-G0.015 | 0.0130 ml/p | 3.00-1000.00HZ | 10-327 | G1/8 | AL/316LSS |
| CX-G0.025 | 0.033 ml/p | 3.00-1000.00HZ | 27-831 | G1/8 | AL/316LSS |
| CX-G0.04 | 0.062 ml/p | 1.50-600.00HZ | 50-1562 | G1/4 | AL/316LSS |
| CX-G0.1 | 0.155 ml/p | 1.50-600.00HZ | 93-2790 | G1/4 | AL/316LSS |
| CX-G0.2 | 0.29 ml/p | 1.50-600.00HZ | 174-5220 | G1/4 | AL/316LSS |
| CX-G0.4 | 0.6 ml/p | 1.50-600.00HZ | 360-10800 | G1/4 | AL/316LSS |
| CX-G1.0 | 1.0 ml/p | 1.50-600.00HZ | 600-18000 | G1/2 | AL/316LSS |
| CX-G2.0 | 2.0 ml/p | 1.50-600.00HZ | 1200-36000 | G1/2 | AL/316LSS |
| CX-G6.0 | 5.3 ml/p | 1.50-600.00HZ | 3180-95400 | G3/4 | AL/316LSS |
注：AL表示材质为铝合金，SS表示材质为不锈钢316L。以上流量范围为标准条件下的参考值，实际使用中可能因介质粘度、温度和压力等因素有所变化。如需精确选型，请联系我们的技术工程师。
G系列流量计提供多种材质选择，以适应不同介质的测量需求：
| 材质代码 | 材质名称 | 特性 | 适用介质 |
|---|---|---|---|
| AL | 阳极氧化铝 | 轻量、经济、耐一般腐蚀 | 水、油、非腐蚀性液体 |
| SS | 316L不锈钢 | 耐腐蚀、强度高 | 大多数化学介质、食品、医药 |
选择适合的G系列流量计型号时，请考虑以下因素：
| 应用场景 | 推荐型号 | 理由 |
|---|---|---|
| 实验室微量计量 | CX-G0.015 | 小流量范围，高精度测量 |
| 化工过程控制 | CX-G0.1 | 中等流量，耐腐蚀材质可选 |
| 润滑系统监测 | CX-G0.4 | 适合油脂等高粘度介质 |
| 工业批量生产 | CX-G2.0 、CX-G6.0 | 大流量范围，适合连续生产 |
温馨提示：如果您不确定如何选择合适的型号，我们的技术团队可以提供免费的选型咨询服务。请提供您的应用场景、介质特性、流量范围和精度要求等信息。
| 流量范围 | 10ml~9.54L/min |
|---|---|
| 精度等级 | 0.5级 |
| 齿轮类型 | 正齿轮 |
| 接液材质 | AL/316L/PPS |
| 适合介质 | 高粘度流体 |
| 连接方式 | 螺纹连接 |
| 轴承类型 | 球轴承或PEEK轴承可选 |
| 工作温度 | -30~80℃(高温定制咨询工程师） |
| 工作压力 | 32bar(高压定制咨询工程师） |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
G系列圆齿轮微小流量计广泛应用于各种工业领域，特别适合微小流量的精密测量和控制。
用于硅胶、环氧树脂、UV胶水等胶水的精密点胶和涂布控制
用于涂料、油漆等介质的精密喷涂控制
用于喷油嘴测试台、燃油喷射系统的流量测量和性能测试
用于机械设备润滑系统，精确控制油脂或润滑油的添加量
用于各种化工过程的流量监测和控制，确保工艺稳定性
用于制药过程中原料添加、混合和灌装的精确流量控制
用于液压系统泄露检测和流量监控
用于聚氨酯发泡等工艺的精确流量控制
我们的工程师将在24小时内联系您，提供专业的产品选型建议和技术支持
