高效螺旋齿轮计量泵，具有平稳的流量输出和低脉动特性，适合对流量稳定性要求高的应用。
适合高粘稠流体输送，粘度范围可达100,000 Cps
可以在高真空条件下抽送，真空度可达-0.98 Bar
精铸外壳D型套结构，内部有流畅的轴套润滑冷却设计
计量精度表现良好，多种耐腐蚀材质设计

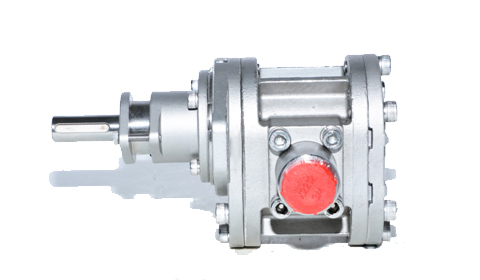

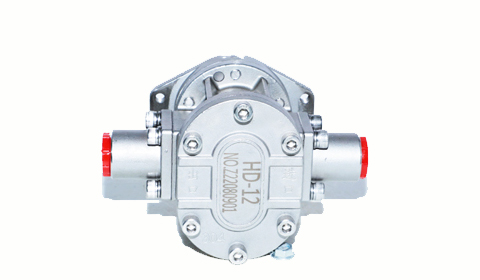

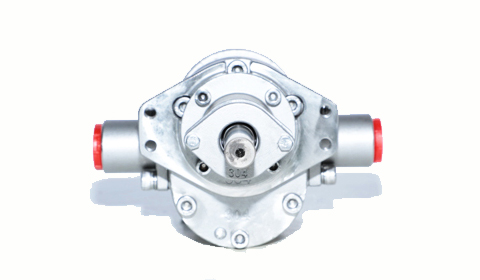

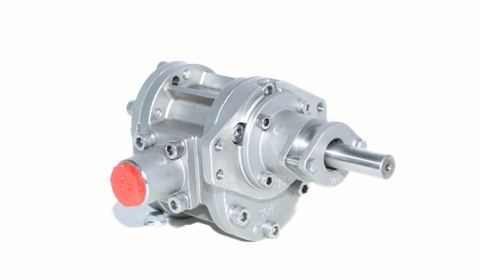

CX-HD系列为精铸外壳D型套结构齿轮计量泵，内部有流畅的轴套润滑冷却设计，该结构适合高粘稠的流体，可以在高真空条件下抽送，计量精度表现良好，采用多种耐腐蚀材质设计。
特别适合高粘度流体输送，粘度范围可达100,000 Cps
可在高真空条件下稳定工作，真空度可达-0.98 Bar
计量精度表现良好，满足多种工业应用需求
工作温度范围较宽，从-10℃到200℃
CX-HD系列齿轮计量泵采用精密齿轮啮合原理工作，结合独特的D型套结构和轴套润滑冷却设计。当电机驱动主动齿轮旋转时，从动齿轮随之啮合转动，在齿轮啮合处形成密闭腔室。流体从进口端被吸入密闭腔室，随着齿轮转动被推送至出口端，实现流体的精确输送和计量。D型套结构和轴套润滑冷却设计使其特别适合高粘度流体和高真空工况。
正确的安装是确保计量泵准确工作和长期稳定运行的关键。请遵循以下安装指导：
注： 安装前重要事项: 在接入管道前，请确保管道系统彻底清洁，对于高粘度介质建议预热管道以降低输送阻力。
将泵体牢固安装在平稳的基础上，确保安装环境符合高粘度介质输送要求。
使用合适的管道连接，确保进出口连接正确，泵体箭头方向与流体流向一致。
如用于真空系统，确保密封性能良好，真空管路连接可靠。
开机前检查各部件连接情况，对于高粘度介质建议先低速运行。
CX-HD系列提供多种型号，覆盖不同的流量范围，满足多样化应用需求。
| 型号 | 理论排量 (ml/转) | 适用系列 | B/C/W进出口管径 | B/C/W螺纹 |
|---|---|---|---|---|
| CX-HD0.8 | 0.88 | D | DN10 | G3/8 |
| CX-HD1.6 | 1.56 | D | DN10 | G3/8 |
| CX-HD3.2 | 3.24 | D | DN10 | G3/8 |
| CX-HD6.3 | 6.35 | D | DN15 | G1/2 |
| CX-HD10 | 10.02 | D | DN15 | G1/2 |
| CX-HD12 | 12.57 | D | DN20 | G3/4 |
| CX-HD16 | 16.2 | D | DN20 | G3/4 |
| CX-HD25 | 25.41 | D | DN20 | G3/4 |
| CX-HD40 | 40.28 | D | DN25 | G1 |
| CX-HD63 | 63.3 | D | DN30 | - |
| CX-HD80 | 80.13 | D | DN32 | G1-1/4 |
| CX-HD120 | 117.64 | D | DN40 | G1-1/2 |
| CX-HD160 | 158.56 | D | DN40 | G1-1/2 |
| CX-HD200 | 201.4 | D | DN50 | - |
| CX-HD250 | 251.27 | D | DN50 | - |
| CX-HD320 | 320.32 | D | DN65 | - |
| CX-HD400 | 402.37 | D | DN80 | - |
| CX-HD500 | 501.26 | D | DN80 | - |
| CX-HD630 | 630.84 | D | DN100 | - |
| CX-HD800 | 801.33 | D | DN100 | - |
| CX-HD1000 | 1001.66 | D | DN125 | - |
注：以上参数为标准条件下的参考值，实际使用中可能因介质粘度、温度和压力等因素有所变化。如需精确选型，请联系我们的技术工程师。
CX-HD系列提供多种材质选择，以适应不同高粘度介质的输送需求：
| 部件 | 可选材质 | 特性 |
|---|---|---|
| 泵壳 | 304, 316L | 耐腐蚀、耐压性能良好 |
| 轴 | 440C, 2205, 2507 | 高强度、耐磨性能良好 |
| 密封 | 机械密封，填料密封 | 适应不同工况需求 |
| D型套 | 440C, Cr12, 石墨, 碳化硅 | 耐磨、耐高温性能良好 |
| 静密封 | 氟橡胶，全氟醚，全四氟 | 耐腐蚀、耐温性能良好 |
| 工作压力 | <100 Bar |
|---|---|
| 适用粘度 | <100,000cps |
| 工作温度 | -10-200℃ |
| 转速范围 | < 1000 r/min |
| 真空度 | -0.98 Bar |
| 泵壳材质 | 304, 316L |
| 轴材质 | 440C, 2205, 2507 |
| 密封形式 | 机械密封，填料密封 |
| D型套材质 | 440C, Cr12, 石墨, 碳化硅 |
| 静密封材质 | 氟橡胶，全氟醚，全四氟 |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
CX-HD系列齿轮计量泵广泛应用于各种高粘度流体和需要真空抽送的工业领域，特别适合化工、树脂、涂料等行业。
用于树脂、水玻璃、化工原料等高粘度物料的输送
用于分子蒸馏工艺中高粘度物料的精确计量和输送
用于油漆、乳胶漆、涂料等高粘度产品的生产
用于塑料薄膜生产过程中高分子材料的输送
用于化肥、包裹剂等农业化工产品的生产
用于AB胶、密封胶等高粘度胶粘剂的精确计量
用于重油、沥青等高粘度石油产品的输送
用于蜂蜜、糖浆等高粘度食品的灌装和输送
CX-HD系列齿轮计量泵适用于多种高粘度流体物料，包括但不限于：
| 行业 | 典型应用物料 |
|---|---|
| 化工 | 树脂、水玻璃、化工中间体、高分子聚合物 |
| 涂料 | 油漆、乳胶漆、油墨、着色剂 |
| 胶粘剂 | AB胶、环氧树脂、聚氨酯胶、硅酮密封胶 |
| 石油 | 重油、沥青、润滑油、石油添加剂 |
| 食品 | 蜂蜜、糖浆、巧克力、黄油、果酱 |
| 塑料 | 塑料熔体、塑料助剂、增塑剂 |
