精密齿轮式流量测量装置，适用于微小流量场合，具有高精度和重复性好的特点
采用精密齿轮设计和先进传感技术，确保流量测量精度高达±1.0%
316L不锈钢和铝合金材质，适用于各种腐蚀性介质
毫秒级响应速度，实时监测流量变化
小巧体积，节省安装空间，适合各种设备集成

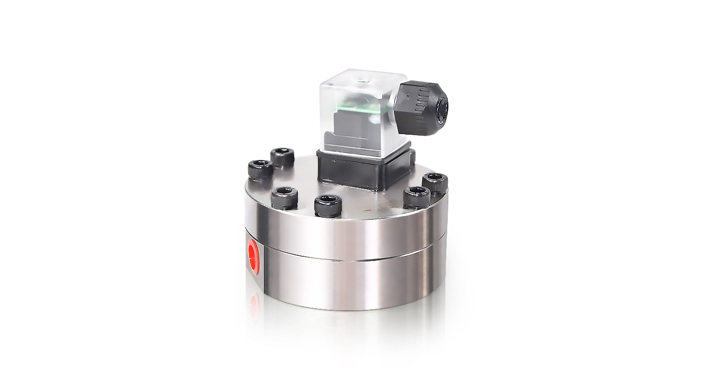

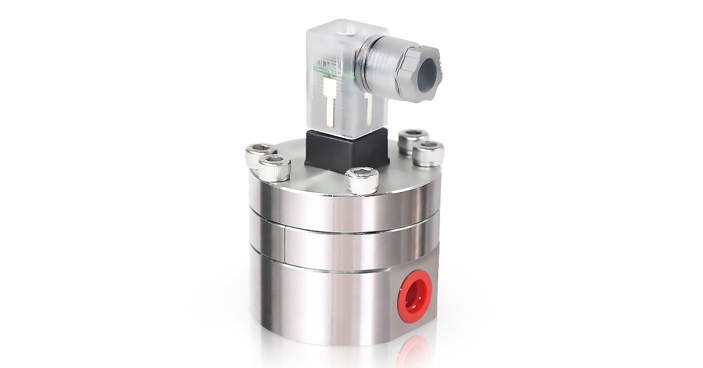

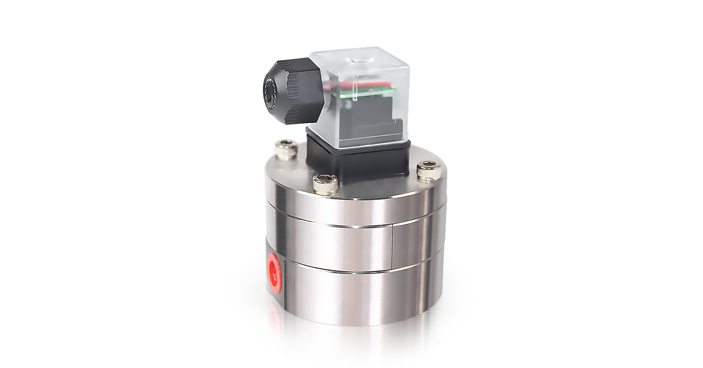

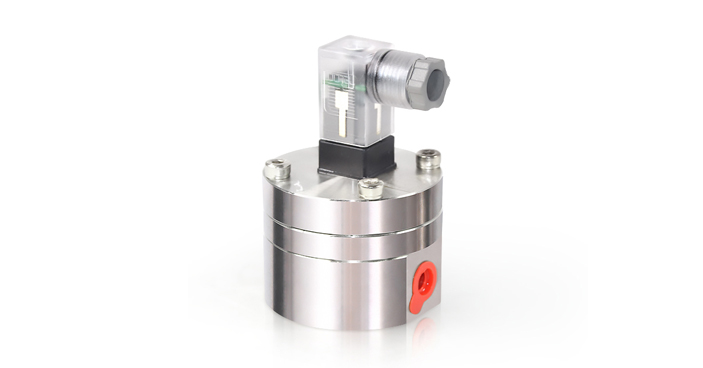

M系列齿轮流量计采用精密齿轮设计和先进传感技术，专为高精度气体流量测量而设计。该系列流量计具有卓越的测量精度、快速的响应速度和出色的可靠性，广泛应用于半导体制造、实验室研究、生物制药和化工过程控制等领域。
若介质有润滑性，泄漏误差愈小，对测量越有利
体积小、重量轻、运行时振动噪声小，节省安装空间
适用于脉动流体测量，可用于微量短时间定量添加
M系列齿轮流量计基于正位移原理工作。当流体通过流量计时，会驱动一对精密椭圆齿轮旋转。椭圆齿轮的旋转速度与流体流量成正比，通过检测椭圆齿轮的旋转速度，可以精确计算出流体的流量。
正确的安装是确保流量计准确测量和长期稳定运行的关键。请遵循以下安装指导：
注： 安装前重要事项: 在接入管道前，请务必先连接电路，测试信号是否正常匹配（可以通过手拨动齿轮或用嘴吹流量计让齿轮转动，检查脉冲信号）。
安装前应彻底清洗管道，并在流量计前安装过滤器(建议200目以上滤网)，以防止杂物进入流量计。
应注意必须把流量计的轴安成水平位置，即盖子与水平面垂直。对于超微小流量的计量，最佳安装是下进上出。
流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
连续流动的管道，安装流量计的水平管道应装有旁路阀，以便定时清洗、检修。
以下是M系列齿轮流量计常见故障及解决方法：
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 齿轮不转动 | 异物阻塞，齿轮被杂物卡住 | 拆除仪表、清洁转子，管道必须安装过滤器 |
| 齿轮不转动 | 管道过滤器堵塞 | 清洁过滤器 |
| 齿轮不转动 | 损坏转子，齿轮轴变形 | 更换齿轮，管道必须安装过滤器 |
| 流量变小（阻力变大） | 过滤器部分堵塞 | 清洁过滤器 |
| 流量变小（阻力变大） | 液体太粘了 | 不要超过流量计规定粘度 |
| 流量误差偏大 | 实际使用流量范围低于或大于可用量程 | 不要超限使用 |
| 流量误差偏大 | 液体中含有空气 | 避免管路中有空气 |
| 仪表无脉冲信号 | 电路故障 | 更换电路 |
| 仪表无脉冲信号 | 齿轮卡住 | 需清洗齿轮和腔体 |
M系列提供多种型号，覆盖从3 ml/min到83,000 ml/min的流量范围，满足不同应用需求。以下是详细的型号规格表：
| 型号 | K系数 | 流量范围 (ml/min) | 连接尺寸 | 齿轮材质 | 壳体材质 |
|---|---|---|---|---|---|
| CX-M2.1 | 0.055 mL/p | 3-180 | G1/8 | PPS | AL316LSS |
| CX-M5.2 | 0.11 mL/p | 6.6-400 | G1/8 | PPS/316L | AL316LSS铸造304 |
| CX-M5.1 | 0.25 mL/p | 15-900 | G1/8 | PPS/316L | AL31LSS铸造304 |
| CX-M6 | 0.5 mL/p | 30-1800 | G1/8 G1/4 | PPS/316L | AL316LSS铸造304 |
| CX-M9 | 2.5 mL/p | 150-9000 | G1/4 | PPS/316L | AL316LSS铸造304 |
| CX-M12 | 8.5 mL/p | 510-30600 | G1/2 | PPS/316L | AL316LSS铸造304 |
| CX-M25 | 23 mL/p | 1300-83000 | G1 | PPS/316L | AL316LSS铸造304 |
注：以上流量范围为标准条件下的参考值，实际使用中可能因介质粘度、温度和压力等因素有所变化。如需精确选型，请联系我们的技术工程师。
M系列流量计提供多种材质选择，以适应不同介质的测量需求：
| 材质代码 | 材质名称 | 特性 | 适用介质 |
|---|---|---|---|
| AL | 铝合金 | 轻量、经济、耐一般腐蚀 | 油、非腐蚀性液体 |
| 316LSS | 316L不锈钢 | 耐腐蚀、强度高 | 水、大多数化学介质、食品、医药 |
选择适合的M系列流量计型号时，请考虑以下因素：
| 应用场景 | 推荐型号 | 理由 |
|---|---|---|
| 实验室微量计量 | CX-M2.1, CX-M5.2 | 小流量范围，高精度测量 |
| 化工过程控制 | CX-M5.1, CX-M6 | 中等流量，耐腐蚀材质可选 |
| 润滑系统监测 | CX-M9, CX-M12 | 适合油脂等高粘度介质 |
| 工业批量生产 | CX-M12, CX-M25 | 大流量范围，适合连续生产 |
温馨提示：如果您不确定如何选择合适的型号，我们的技术团队可以提供免费的选型咨询服务。请提供您的应用场景、介质特性、流量范围和精度要求等信息。
| 流量范围 | 3ml~83L/min |
|---|---|
| 测量精度 | 0.5~1.0% |
| 齿轮材质 | PPS/316LSS |
| 壳体材质 | AL/316LSS |
| 电源供电 | 5-24VDC |
| 输出信号 | 方波脉冲/4-20ma、0-10V |
| 显示方式 | 分体显示/选配一体显示 |
| 工作温度 | 30~80℃(高温定制咨询工程师） |
| 工作压力 | 32bar(高压定制咨询工程师） |
注：以上参数为标准配置，可根据客户需求定制特殊规格产品。
M系列椭圆齿轮流量计广泛应用于各种工业领域，特别适合微小流量的精密测量和控制。
用于硅胶、环氧树脂、UV胶水等胶水的精密点胶和涂布控制
用于化工溶剂、四氢噻吩等反应釜药剂的精确加注和计量
用于喷油嘴测试台、燃油喷射系统的流量测量和性能测试
用于机械设备润滑系统，精确控制油脂或润滑油的添加量
用于各种化工过程的流量监测和控制，确保工艺稳定性
用于制药过程中原料添加、混合和灌装的精确流量控制
用于半导体生产过程中化学试剂、光刻胶等关键材料的精密计量
用于锂电池电解液、燃料电池氢氧供应系统的精确流量控制
