产品特点

智能测量

采用创新智能化技术，测量范围1.0E-1～1.0E+5 Pa，响应时间<100 ms

灵活配置

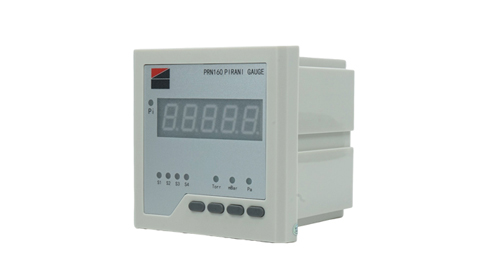

提供单路(PRN160Y)、单行双路(PRN160S)、双行双路(PRN160D)三种型号可选

控制输出

四路继电器控制，可自由设置控制点；两路模拟信号输出(0-10VDC)

通讯便捷

RS-485接口，支持MODBUS-RTU协议，便于系统集成与远程监控

CX-PRN160 单/双路真空计

CX-PRN160系列是一款全智能化的经济型皮拉尼真空计，采用创新的智能化技术与制造工艺。

测量范围 0.1~1E+5Pa

显示方式 LED

通讯接口 RS485

工作温度 0~45℃

控制输出 4路继电器

在线客服咨询咨询技术人员

产品描述

型号规格

技术参数

应用领域

产品概述

CX-PRN160系列是一款全智能化的经济型皮拉尼真空计，采用创新的智能化技术与制造工艺，针对低真空环境实际应用中的问题，在结构设计、外观、操作方式上进行了全方位优化，在可靠性、易用性和性价比等方面表现良好。

核心功能

双路/单路测量

支持单路或双路皮拉尼规管测量，兼容PG-160及传统PG-YZJ52电阻规管。

智能控制

四路单刀双掷继电器控制，控制点可通过按键自由设置，响应时间<1秒。

多种输出

提供两路模拟电压输出(0~10VDC，对数对应压强)及RS485数字通讯。

工作原理

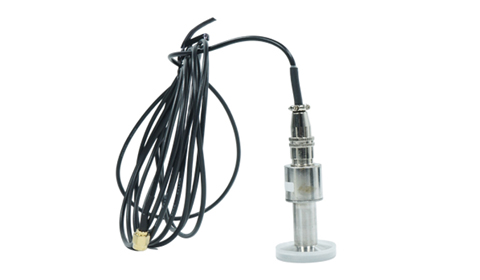

皮拉尼真空计基于热传导原理工作。规管内的加热丝在真空环境下，其热损失与周围气体压强相关。通过测量加热丝电阻或温度的变化，可间接计算出环境真空度。PRN160采用全金属焊接的PG-160型皮拉尼规管，具有较好的稳定性和寿命。

按键操作概述

PRN160前面板配备四个智能按键（MENU, >, ∧, CHAN），可完成单位选择、校准、控制点设置等操作。以下为主要功能循环：

MENU循环	显示内容	主要功能
按1-2次	ATP1/ATP2	通道1/2大气压校准
按3-4次	HU01/HU02	通道1/2下限（高真空）校准
按5-8次	SP1-SP4	继电器1-4控制点设置
按9次	U	循环选择单位(Pa, Torr, mBar)
按10次	d	切换显示格式(科学计数/浮点)
按11次	Ad	设置MODBUS地址

注意：详细操作步骤请参阅随货《使用说明书》。

接口定义

背板DB9接口定义如下：

Pin 1	RS485 D-
Pin 4	接地 GNDA
Pin 5	通道1模拟量输出
Pin 6	RS485 D+
Pin 9	通道2模拟量输出

产品型号定义

PRN160系列提供三种型号，满足不同通道数与显示需求：

型号	描述	显示方式	测量通道
PRN160Y	单行显示单路皮拉尼真空计	单行5位LED	1路
PRN160S	单行显示双路皮拉尼真空计	单行5位LED	2路

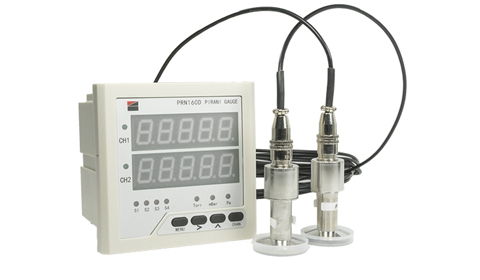

PRN160D	双行显示双路皮拉尼真空计	双行5位LED	2路

选型建议

根据您的实际应用场景选择合适型号：

单一测点监控：建议选用PRN160Y，经济实用。
双测点监控，空间有限：建议选用PRN160S，单行显示节省面板空间。
双测点监控，需同时观测：建议选用PRN160D，双行显示便于实时对比。

主要技术参数

测量范围	0.1~1E+5Pa
显示方式	LED
通讯接口	RS485
工作温度	0~45℃
控制输出	4路继电器
测量精度	1.0E+4～1.0E+5 Pa : ±50% 1.0E-1～1.0E+4 Pa : ±20%
响应时间	< 100 ms
控制输出	4路SPDT继电器，3A/220VAC，响应<1s
模拟输出	2路0～10VDC，对数对应压强
通讯接口	RS-485，MODBUS-RTU协议
工作温度	0℃ ～ +45℃
存储温度	-40℃ ～ +75℃
重量	约450g

注：以上参数为标准配置，可根据客户需求定制特殊规格产品。

典型应用领域

PRN160系列皮拉尼真空计适用于需要对低真空环境进行测量、监控或控制的多种工业与科研场景。

半导体制造

用于薄膜沉积、刻蚀、封装等工艺腔室的真空度监控。

生物制药

用于冻干机、无菌灌装线、隔离器等设备的真空测量。

实验室科研

用于真空干燥箱、手套箱、真空炉等实验设备的压力监测。

工业真空系统

用于真空包装、真空浸渍、真空输送等生产环节的过程控制。

医疗设备

用于中心吸引系统、消毒柜等医疗设备的真空压力监控。

新能源电池

用于电池注液、干燥等生产工序的真空环境监测。
